IH加熱反応釜(防爆対応可能)

熱媒油不要のIH加熱(誘導加熱)反応釜

化学・食品・薬品工場の合成・蒸留・溶解などの加熱工程を対象に、熱煤不要のIH加熱反応釜を開発いたしました。
従来のガス・重油焚きの熱媒油方式に比べ、火災の危険性が少なく、高い安全性・省スペース・省メンテナンスを実現しました。
防爆構造のIH加熱反応釜も対応可能です。

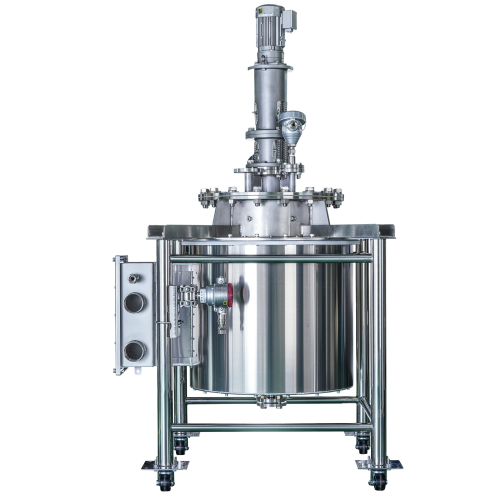

IH加熱反応釜(誘導加熱、防爆構造)防爆仕様の対応可

写真は防爆構造品

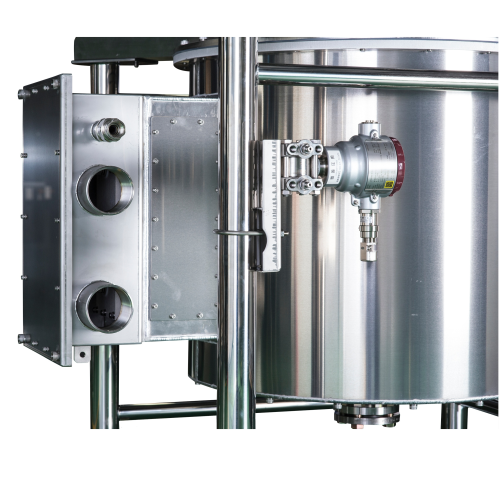

  • IH加熱反応釜(誘導加熱)防爆構造
    防爆構造

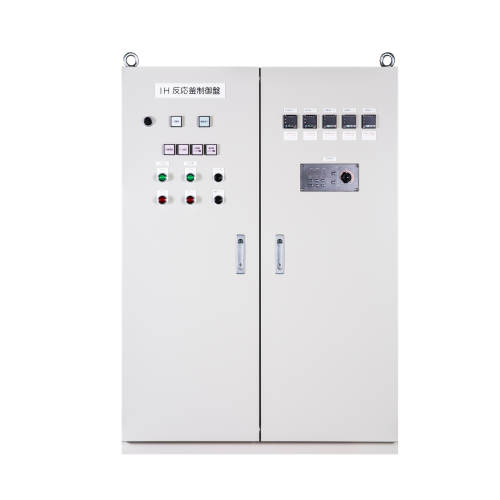

  • IH加熱反応釜の制御盤(誘導加熱、防爆構造)
    制御盤

IH加熱反応釜の製品特徴

熱媒油設備不要
誘導加熱により、反応釜自体が発熱します
防爆構造の対応可能
用途に応じた各種カスタマイズが可能です
省スペース化
反応釜とインバーターのみで構成。熱媒油の約2割です
省メンテナンス
一般電気設備と同様に、年一回程度のメンテナンスでOK

IH加熱反応釜の仕様

使用電源AC200V 三相(防爆構造型式検定合格品)
内容量(L) 100(防爆構造型式検定合格品)
加熱能力(kW) 20(防爆構造型式検定合格品)
反応釜材質 SUS329J4L(防爆構造型式検定合格品)
製品温度(℃) MAX300(防爆構造型式検定合格品)
防爆構造 本体:内圧防爆構造、端子箱:安全増防爆構造(防爆構造型式検定合格品)
冷却性能 内部水冷管(防爆構造型式検定合格品)
防爆対応可能 本製品は防爆対応可能です。防爆について、詳しい情報は「防爆ページ」をご覧ください。
>防爆仕様について

IH加熱反応釜の導入分野

化学工場石油化学、樹脂、化学繊維、塗料、接着剤
食品工場 健康食品(機能性食品・脂肪酸などの油脂系)
薬品工場 医薬品・化学薬品

熱媒油方式とIH加熱反応釜の比較

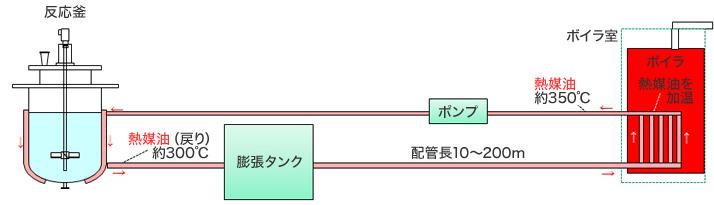

従来方式(熱媒油式)

油・ガス焚きのボイラから高温の油を供給し、反応釜を加熱

IH加熱反応釜
  • 引火性の高い「熱媒油」や「溶融塩」を使用
  • 多数の設備で構成されるため、大きな設置スペースが必要
  • ボイラなどのメンテナンスに手間

IH加熱反応釜

誘導加熱により、反応釜自体が発熱

IH加熱反応釜
  • 引火性の高い熱媒油や溶融塩を使用しないため安全
  • 反応釜とインバータのみで構成されるため省スペース(熱媒油の約2割)
  • 省メンテナンス(一般電気設備同様、年一回程度のメンテナンスで可)(従来の熱媒油方式は、ボイラ・膨張タンクなどの点検・修理や熱媒油の交換が必要です)

加熱源の温度帯(従来とIH加熱反応釜)

加熱源の温度帯(従来とIH加熱反応釜)

温度カーブ(IH加熱反応釜)

温度カーブ(IH加熱反応釜)

缶壁温度と液温の温度差(⊿T)が小さく被加熱物に優しい制御

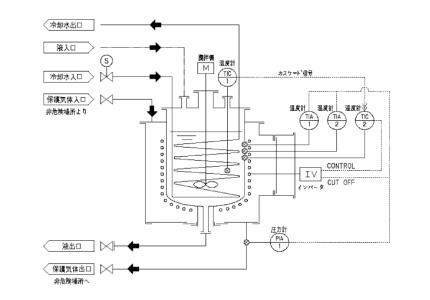

IH加熱反応釜:図面

H加熱反応釜:図面
