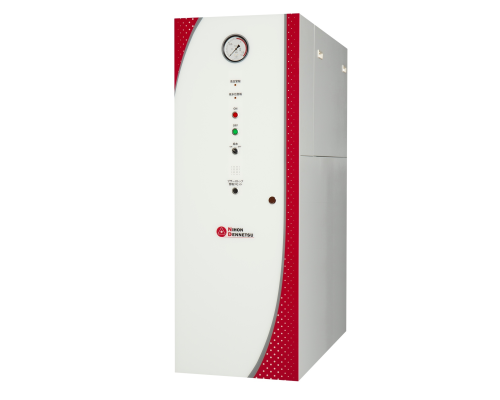

電気式貫流ボイラー 『エコフット』(蒸気発生)

95%以上の高いボイラー効率。配管での蒸気ロスが削減。
蒸気発生に必要な設備化が手軽に可能な優れた電気式貫流ボイラーです

「簡易ボイラー」に該当するため、ボイラー技師などの法的資格を必要としない電気式貫流ボイラーです。
各種安全装置を装備。安心かつ簡単に使用いただけます。

<安全装置例>

感震器
震度5以上の地震が発生した場合、装置を安全に停止します。
空焚き防止機能
災害等により万が一給水が停止した場合、蒸気発生装置を安全に停止します。
※その他の安全装置に関しましては、標準仕様欄をご確認ください。

  • 電気による安定熱源供給、ボイラー効率95%以上
  • 高い安全性。排煙ダクト不要
  • 配管の分散配置で蒸気ロスが削減
  • イージーメンテナンス
電気式貫流ボイラー 『エコフット』(蒸気発生)

電気式貫流ボイラー の製品特徴

クリーンエネルギーの電気が熱源。
化石燃料に比べ安定したコストで蒸気発生運転が可能。また、設置場所でのCO2発生ゼロにより、環境問題にも貢献
省スペース化の実現と蒸気ロスの削減
コンパクト設計により設置場所の選択範囲が広がります。またワークポイント近くへの設置も可能な為、配管での蒸気ロスが削減できます。(分散配置)
高い安全操作性&シンプルオペレーション
各種安全装置を装備することで高い安全性を実現。操作は基本的にスイッチのON/OFFのみで簡単。また、「簡易ボイラー」に該当するため、ボイラー技師免許も必要としません
メンテナンスコストの削減
排煙ダクト・燃料配管が不要。燃焼系ボイラーに比べ、メンテナンスコストを削減できます

電気式貫流ボイラー の用途例

  • 高圧蒸気洗浄機として|電気式貫流ボイラー 『エコフット』(蒸気発生)高圧蒸気洗浄機として(厨房機器、タービン、金型、半導体装置、ハンダ機装置などの洗浄)
  • 熱交換・加熱(めっき槽の液加温・保温に)|電気式貫流ボイラー 『エコフット』(蒸気発生)熱交換・加熱(めっき槽の液加温・保温に)
  • 殺菌・滅菌(食器類やキノコ工場の装置、医療器具など)|電気式貫流ボイラー 『エコフット』(蒸気発生)殺菌・滅菌(食器類やキノコ工場の装置、医療器具など)
  • 暖房・空調・調理(空調機・加湿器・調理解凍など)|電気式貫流ボイラー 『エコフット』(蒸気発生)暖房・空調・調理(空調機・加湿器・調理解凍など)

アプリケーション例1 連結型(蒸気増)

ボイラーを連結して蒸気を増やすことが可能です(ボイラー免許不要)
※連結に関しては別途相談願います。

アプリケーション例2 分散型(蒸気ロス削減)

ワークポイント毎に設置することで、配管での蒸気ロス削減が可能です。

標準仕様(電気式貫流ボイラー 『エコフット』)

項目   NK-35RR NK-75RR NK-110RR NK-150RR
最高使用圧力 MPaG 0.98
使用圧力 MPaG 0.3~0.8
相当蒸発量(※1) kg/h 37.5 75 112.5 150
実際蒸発量(※1)(※2) kg/h 32 63 95 127
ヒーター出力 kW 24 48 72 96
ボイラー効率 95以上
ボイラー形式 - 多管式貫流ボイラー
伝熱面積 m2 0.4 0.8 1.2 1.6
保有水量(基準水位) kg 15 20 29 34
ケーシング・外装 - 薄鋼板取り外し可能。合成樹脂塗料焼付け仕上
使用電源 - AC 200/220V 3φ 50/60Hz(異電圧も製作します)
ヒーター 型式 - シーズヒーター式
容量×本数 kW×本数 12×2 12×4 12×6 12×8
給水ポンプ 形式 - 渦流ポンプ
容量 リットル/h×m 320×90
電動機 kW 0.4
AC200/220V 3φ 50/60Hz
制御方式 ヒーター - ON-OFF自動
給水 - 給水ポンプON-OFF自動(液面SW検知)
安全装置 - 低水位警報、高圧警報、感震器作動警報、安全弁
ヒータ過熱警報、漏電警報、ポンプ過負荷警報
製品質量 kg 270 285 335 360
設備電流 A 85 170 250 340
外部接続径 給水口 サイズ(接続) 15A(Rc 1/2)
蒸気出口 サイズ(接続) 25A(Rc 1)
ブロー口 サイズ(接続) 25A(Rc 1)
ベント サイズ(接続) 10A (Rc 3/8)
安全弁出口 サイズ(接続) 25A (ー)
連続ブロー出口 サイズ(接続) 10A (Rc 3/8)
外形寸法 mm 510
奥行 mm 1020 1,220
高さ mm 1,470

(※1)相当蒸発量・実際蒸発量は、ヒーターの製作公差により±10%の許容値を持ちます。
(※2)実際蒸発量は、蒸気圧力0.5MPa,給水温度20℃時の値となります。
※仕様を一部変更することがありますのでご了承ください。
※本ボイラーを設置する際は、各自治体の定める「火災予防条例」に従い、必要に応じ「火を使用する設備」として所轄の消防署へ届け出てください。

オプション仕様(電気式貫流ボイラー 『エコフット』)

  1. 異電圧仕様 : 200V、220V以外の電源電圧でも製作が可能です。(380V、400V、440V等)
  2. キャスター : 装置底部にキャスターを設置することで、装置の設置時、メンテナンス時の移動が容易になります。但し、運転の際は付属の専用金具にて装置を固定願います。
  3. 接液部ステンレス仕様 : 接液部、接蒸気部が全てステンレス製となります。
