サーキュレーションヒーター

各種液体・気体を流動循環加熱。
自社一貫設計・製作で、石油化学プラント、発電所など実績多数

水や油、ガス、蒸気など、流動する各種の液体または気体を効率よく加熱する目的で設計されるユニットです。
電力・石油化学などの予備加熱、乾燥用としても活用され、安全性とともに、優れたメンテナンス性・性能・耐久性が求められます。

750℃/17MPa、最大900A缶胴、各種材質対応の実績があります。
また、特殊ガス・薬品向け耐食性の高いサーキュレーションヒーターもカスタム製作いたします。


サーキュレーションヒーター

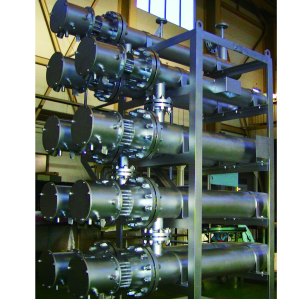

  • circulationheater_sub001.png
    9連SUHヒーター

製品特徴

あらゆる流体を加熱するプラント設備の根幹
電気を熱源とした熱交換器で、液体、蒸気、空気、炭化水素系ガスなど、あらゆる流体を加熱するプラント設備の根幹を担います
法規品の多くの実績
ボイラー圧力容器、高圧ガス、電気事業法(火力、原子力)など、法規品の設計・制作・検査に多くの実績を持ちます
防爆タイプにも対応
危険場所で使用可能な防爆タイプも対応可能です
高耐食性にも対応
特殊ガス・薬品向け等の耐食性が高いサーキュレーションヒーターも製作が可能です
カスタム製作が可能
使用目的に合わせて、最適な構造をもつ機種を揃えています。2連以上、20連までを製作。設置方法は自立、懸垂等があります

仕様

被加熱流体水、各種油(熱媒油、機械油、重油ほか)、各種液体
各種ガス(空気、蒸気、N2、排ガス、アルゴン、その他混合ガス)
温度範囲 -200℃ 〜 +750℃
圧力範囲 〜170MPaG
法規 ボイラー、圧力容器(一圧、二圧)、高圧ガス特定設備、電気事業法
胴サイズ 〜900A
材質 鋼、ステンレス、インコネル、その他
型式 横型、縦型
防爆タイプ 本体:特殊防爆構造 端子箱:安全増防爆構造、耐圧防爆構造
その他 当表はサーキュレーションヒーターの一般仕様です

製品の導入分野

各種気体・液体の流体加熱石油化学、薬品化学、その他
ガス反応・分解ベッセル N2(窒素分子)、搬出ガス、PCB、混合ガス、HCガス
高圧分野 ボイラー、圧力容器、高圧ガス、電気事業法など
その他 特殊防爆構造(本体)
安全増・耐圧防爆構造(端子箱)
重油、蒸気加熱、乾燥、予熱、焼結空気加熱、溶剤乾燥など

厳しい自社基準と豊富な実績

日本電熱では自社一貫設計・製作により、規格以上に厳しい自社基準を採用し、各適用法規に確実に対応しながら、多くの石油化学プラント、発電所などにて実績を上げてまいりました。
ボイラー、圧力容器、高圧ガス、電気事業法など、また特殊防爆構造(本体)、安全増・耐圧防爆構造(端子箱)などでも同様に多くの実績を上げ、多方面から高い信頼性と評価をいただいています。

フランジヒーター

フランジヒーターは各種タンク、容器への挿入により被加熱物を加熱する用途で使用されます。
各種法規にも適合し、被加熱物に対応した材質の選定や製法によりご対応いたします。

大型炉

お客様の用途に応じ、大型の電気炉なども製作可能です。

ブロアヒーター

用途に応じた温風機も幅広い場面でお使いいただいております。

解決事例

お問い合わせはこちらから

高い要求に対し経験と技術で最適なヒーターを提案します。様々な問題点に対し取り扱う製品を基に既製品にはないオーダーメードの新製品も製作することが可能です。
