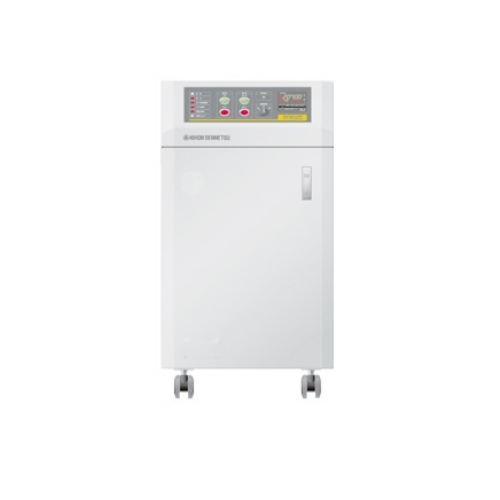

過熱水蒸気発生装置/IH-ROBO

研究開発室(ラボ)で使用可能な過熱水蒸気発生装置

IHならではの高い制御性
  • IH過熱方式により、快適なレスポンス
  • 1℃きざみの細かな温度設定を実現
クリーン
  • 電気によるヒーター過熱のため、燃焼ガスが発生しません
  • クリーンな環境で研究室や事務所での使用が可能です
  • 腐食のないステンレス製ボイラーで衛生的。食品にも使用できます
使いやすさ
  • 燃料などの可燃物が不要です
  • 電源と水道があれば運転開始可能
  • キャスター移動で配管が不要。好みの場所で過熱水蒸気を使用できます

製品特徴

効率的な加熱
空気と比べて高いエンタルピー(潜熱)による効率的な加熱
無酸素雰囲気による安全性
無酸素雰囲気での反応や設備の火災対策
急速加熱
凝縮伝熱を利用した急速加熱(100℃以下の急速加熱)
水蒸気温度
100〜400℃
水蒸気流量
2.8〜8.6kg/h
水蒸気圧力
0.1〜0.2MPa

仕様

電源3P AC200V
定格 8.5kW
水蒸気温度 200~400℃
水蒸気量 2.8~8.6kg/h
水蒸気圧力 0.1~0.2MPa
外形 W440×D500×H816mm
重量 50kg

過熱水蒸気の性質と用途

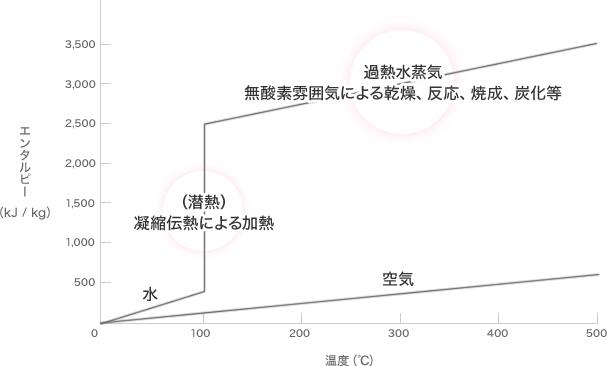

温度ごとの主な特徴と用途

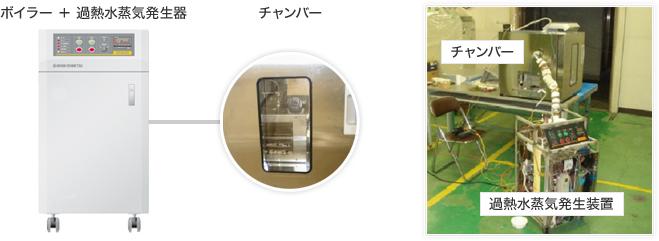

過熱水蒸気設備の基本構成

機器以外のコスト比較

従来方法と比べ、IH-ROBOは付帯工事費用が不要です。

設置工事 配管工事 煙突工事 燃料管理 建屋改造 大蒸気量 移動
既存方法 必要 必要 有(燃焼型) 必要 必要 可能 困難
IH-ROBO 不要 不要 不要 不要 可能 可能
備考 数十万円~ 数十万円~ 数十万円~ アンカー等 8kg/h並列接続

過熱水蒸気設備の注意事項(機器設計・選定)

  • 計測項目と精度を検討する
    →電力、水蒸気量、流速、ワーク温度など実験条件を把握できる機構
  • 通常の熱風オーブン内に過熱水蒸気を放出しない
    →通常の熱風オーブンでは凝縮水による断熱破壊を起こす
  • 過熱水蒸気配管を保温し、配管長を短くする
    →温水や水蒸気より低密度のため、すぐに温度が低下する
  • 昇温・降温のレスポンスの必要性を考慮に入れる
    →数段階の加熱を行う場合、到達するまでの時間を検討する
  • 過熱水蒸気チャンバー内温度を100℃以上に保つ
    →チャンバー内に凝縮水が発生し、効率が低下する。ただし、高すぎると炉壁からの輻射熱の影響が出る

過熱水蒸気設備の注意事項 (試料の取扱い)

  • 試料が凝縮水に濡れては困るものである
    →予熱してから過熱水蒸気に投入可能な機構にする
  • 過熱水蒸気雰囲気で思うように加熱(焼成)されない
    →過熱水蒸気の風速・流量を変更可能な機構にする
  • ワークの温度変化を記録出来ない
    →センサー等の端子台を準備する
  • 異なるサイズ、種類のワークを試したい
    →想定される試料のサイズや形状に対応可能な構造等を設計に盛り込む
